Радиоприемник "Балтика-52"

Внешний вид радиоприемника 'Балтика-52'

В 1952 г. приемник "Балтика" подвергся модернизации, которая коснулась главным образом его электрической схемы.

Электрические показатели приемника "Балтика-52" имеют следующие отличия от показателей приемника "Балтика".

Выходная мощность 1,5 Вт.

Диапазон принимаемых частот. Длинные волны: 150 - 415 кГц (2000 - 723 м).

Чувствительность с гнезд звукоснимателя 0,15 В.


Детали


Выходной трансформатор. Первичная обмотка состоит из 2150 витков провода ПЭЛ 0,15 (сопротивление 275 Ом), вторичная из 45 витков ПЭЛ 0,8 (сопротивление 0,24 Ом).

Силовой трансформатор. Сетевая обмотка состоит из 2х(333-1-52) витков провода ПЭЛ 0,35 (сопротивление 25 Ом). Повышающая обмотка содержит 2х900 витков ПЭЛ 0,23 (сопротивление 167 Ом). Обмотка накала кенотрона имеет 17 витков ПЭЛ 0,8, обмотка накала ламп -21 виток ПЭЛ 1,0.

Громкоговоритель. Звуковая катушка состоит из 49 витков провода ПЭЛ 0,23 (сопротивление постоянному току 1,6 Ом). Катушка подмагничивания имеет 4500 витков ПЭЛ 0,15 (сопротивление 520 Ом). Антифонная катушка содержит 33 витка ПЭЛ 0,8 (сопротивление 0,15 ом).

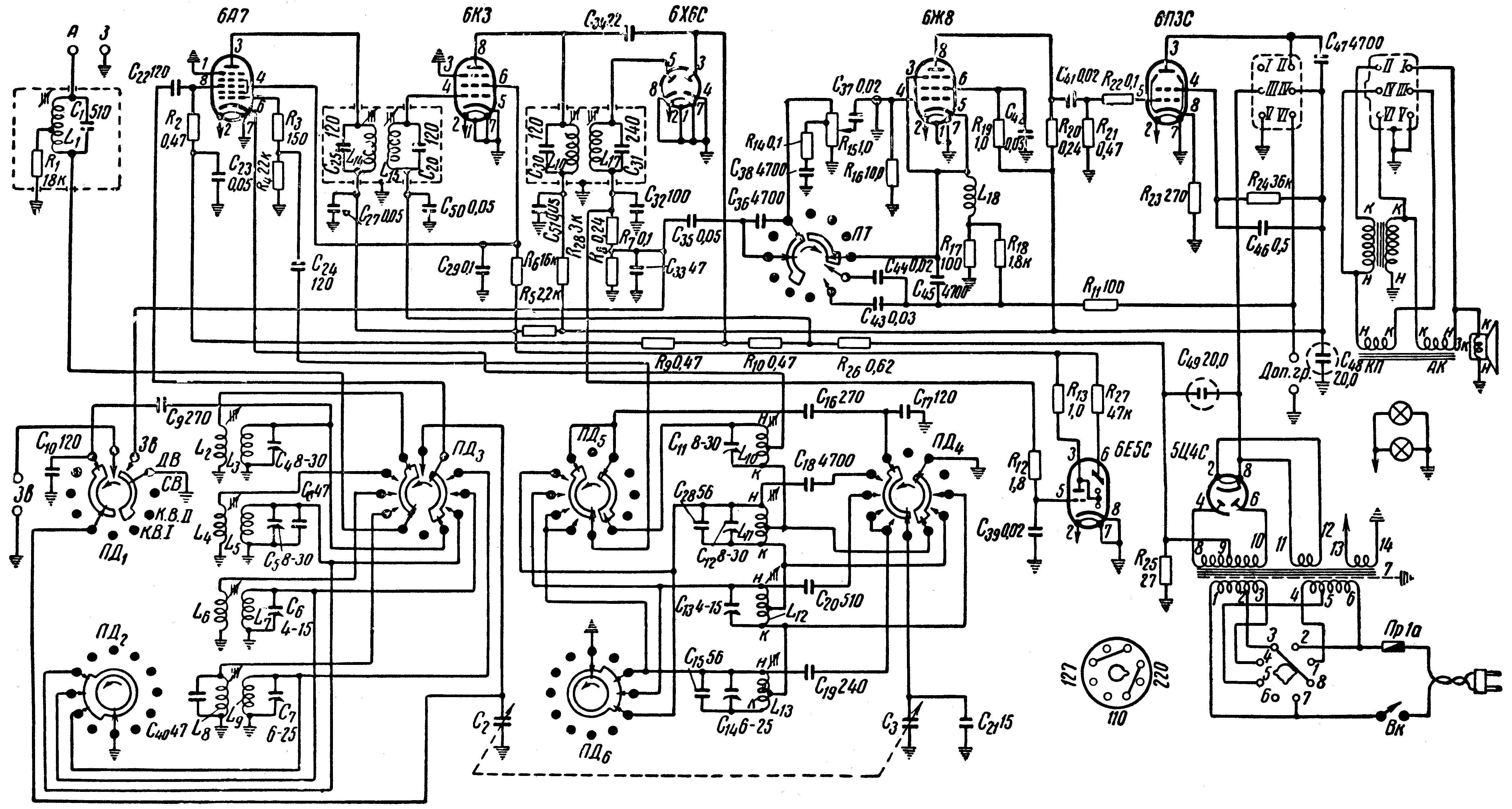

Принципиальная схема приемника "Балтика-52"


Экранный вариант (150 dpi gray - 258 kb) Принтерный вариант (600 dpi b/w - 319 kb)
