Радиола "Огонек"

Внешний вид радиолы 'Огонек'

Радиола состоит из шестилампового приемника и универсального проигрывателя.

Акустическая система радиолы состоит из двух громкоговорителей.

Проигрывающее устройство состоит из асинхронного электродвигателя ЭДГ-1 с конденсаторным сдвигом фазы и универсального электромагнитного звукоснимателя типа УЭЗ-1, в головке которого помещаются две корундовые иглы для обычных и долгоиграющих грампластинок. Проигрыватель снабжен автостопом.

Приемник радиолы имеет следующие каскады:
1. Преобразователь на лампе 6А7;
2. УПЧ, детектор сигнала и АРУ на лампе 6Б8С;
3. Двухкаскадный предварительный УНЧ на лампе 6Н9С;
4. Оконечный усилитель на лампе 6П6С;
5. Оптический индикатор настройки на лампе 6Е5С;
6. Выпрямитель на лампе 6Ц5С.

Диапазон принимаемых частот:
    1. Длинные волны и средние волны - стандартные;


Электрические показатели


Промежуточная частота - 465 кГц.

Чувствительность на длинных и средних волнах 300 мкВ.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 20 дБ.

Ослабление сигнала по зеркальному каналу более 26 дБ на длинных и более 20 дБ на средних волнах.

Выходная мощность: 1 Вт.

Потребляемая мощность: 65 Вт при прослушивании грампластинок и 55 Вт при приеме радиостанций.


Особенности схемы


1. Регулирование тембра производится в цепи сетки второго каскада предварительного УНЧ раздельно для нижних и верхних звуковых частот.

2. В оконечном каскаде экранирующая сетка лампы 6П6С подключена к части витков первичной обмотки выходного трансформатора, поэтому лампа работает в режиме, промежуточном между триодным и тетродным. В этом же каскаде применена отрицательная обратная связь с анода на управляющую сетку.


Детали


Силовой трансформатор. Сетевая обмотка содержит 352 витка провода ПЭЛ 0,25 и 484 витка ПЭЛ 0,38. Повышающая обмотка имеет 1072 витка ПЭЛ 0,16. Обмотка накала ламп состоит из 27 витков ПЭЛ 1,0 и обмотка накала кенотрона - из 27 витков ПЭЛ 0,49. Сердечник из пластин Ш-22, набор 44 мм.

Выходной трансформатор. Первичная обмотка имеет 2000+500 витков провода ПЭЛ 0,15, вторичная - 47 витков ПЭЛ 1,0. Сердечник из пластин Ш-19, набор 28 мм.

Громкоговорители типа 1ГД-1. Звуковая катушка содержит 58 витков провода ПЭЛ 0,16 (сопротивление постоянному току 3,25 Ом).

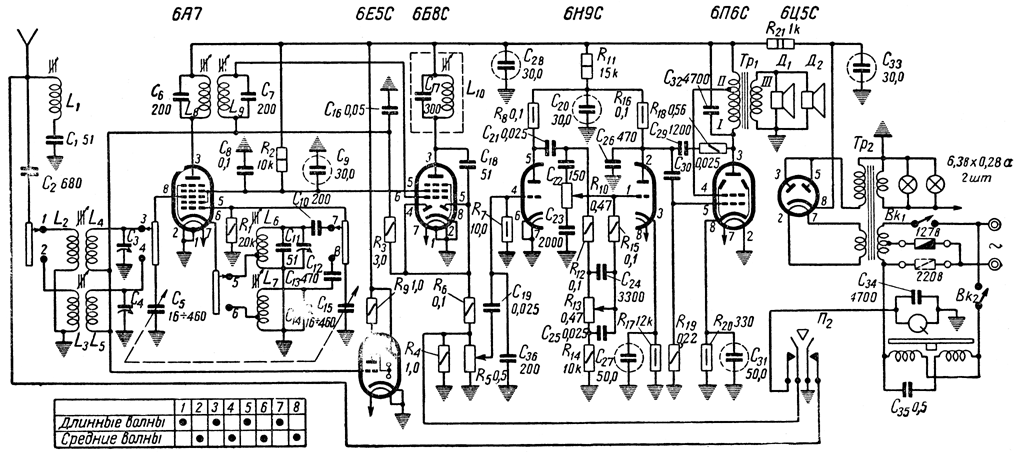

Принципиальная схема радиолы "Огонек"


Экранный вариант (150 dpi gray - 155 kb) Принтерный вариант (600 dpi b/w - 187 kb)

Схема в формате DjVu (47 kb)   О формате DjVu
