Радиоприемник "VV-662" ("Пунане-Рэт VV-662")

Внешний вид радиоприемника 'VV-662'

Приемник "VV-662" выпускался Таллиннским радиозаводом Министерства промышленности средств связи "Пунане-Рэт" и является дальнейшей модернизацией радиоприемника "VV-661".

Радиоприемник представляет собой супергетеродин, работающий в диапазонах длинных, средних и коротких волн.

Низкочастотная часть приемника может быть использована для воспроизведения граммзаписей с помощью звукоснимателя.

Приемник заключен в ящик, внутри которого укреплен громкоговоритель.

На переднюю стенку ящика выведены четыре ручки. Считая слева направо, они расположены в следующем порядке: регулятор громкости и выключатель сети; регулятор тембра; настройка; переключатель диапазонов. Шкала приемника освещается двумя лампочками, с правой стороны шкалы передвигается стрелка-указатель, связанная с переключателем диапазонов. Сзади на шасси приемника разрешены гнезда для подключения антенны, заземления, адаптера и дополнительного громкоговорителя.

Габариты радиоприемника - 610х250х340 мм. Вес - 16 кг.


Приемник имеет следующие каскады:

1. Гетеродин и первый детектор - 6А7.

2. Усилитель промежуточной частоты - 6К7.

3. Второй детектор, автоматический регулятор чувствительности и усилитель низкой частоты - 6Г7.

4. Входной усилитель мощности - 6Ф6С.

5. Оптический индикатор настройки - 6Е5С.

6. Выпрямитель - 5Ц4С.


Диапазон принимаемых частот:

1. Длинные волны - ДВ: 150-410 кГц (2000 - 732 м);

2. Средние волны - СВ: 520 - 1500 МГц (577 - 200 м);

3. Короткие волны - КВ-1: 4 - 13,5 МГц (75 - 22 м).

4. Короткие волны - КВ-2: 13,5 - 18,7 МГц (22,2 - 16,1 м).

Промежуточная частота тракта 465 кГц.


Основные технические данные


Чувствительность на всех диапазонах - 300 мкВ.

Избирательность - не меньше 26 дБ (20 раз).

Полоса пропускания всего тракта (по звуковому давлению) от 100 до 4000 Гц при неравномерности 14 дБ на всех диапазонах; только на частотах ниже 250 кГц неравномерность может достигнуть 18 дБ.

Выходная мощность приемника 1,5 Вт при коэффициенте нелинейных искажений не превышающем 10%.


Питание


Питается радиоприемник от сети переменного тока напряжением 110, 220 и 127 В. Потребляемая мощность 70 Вт.

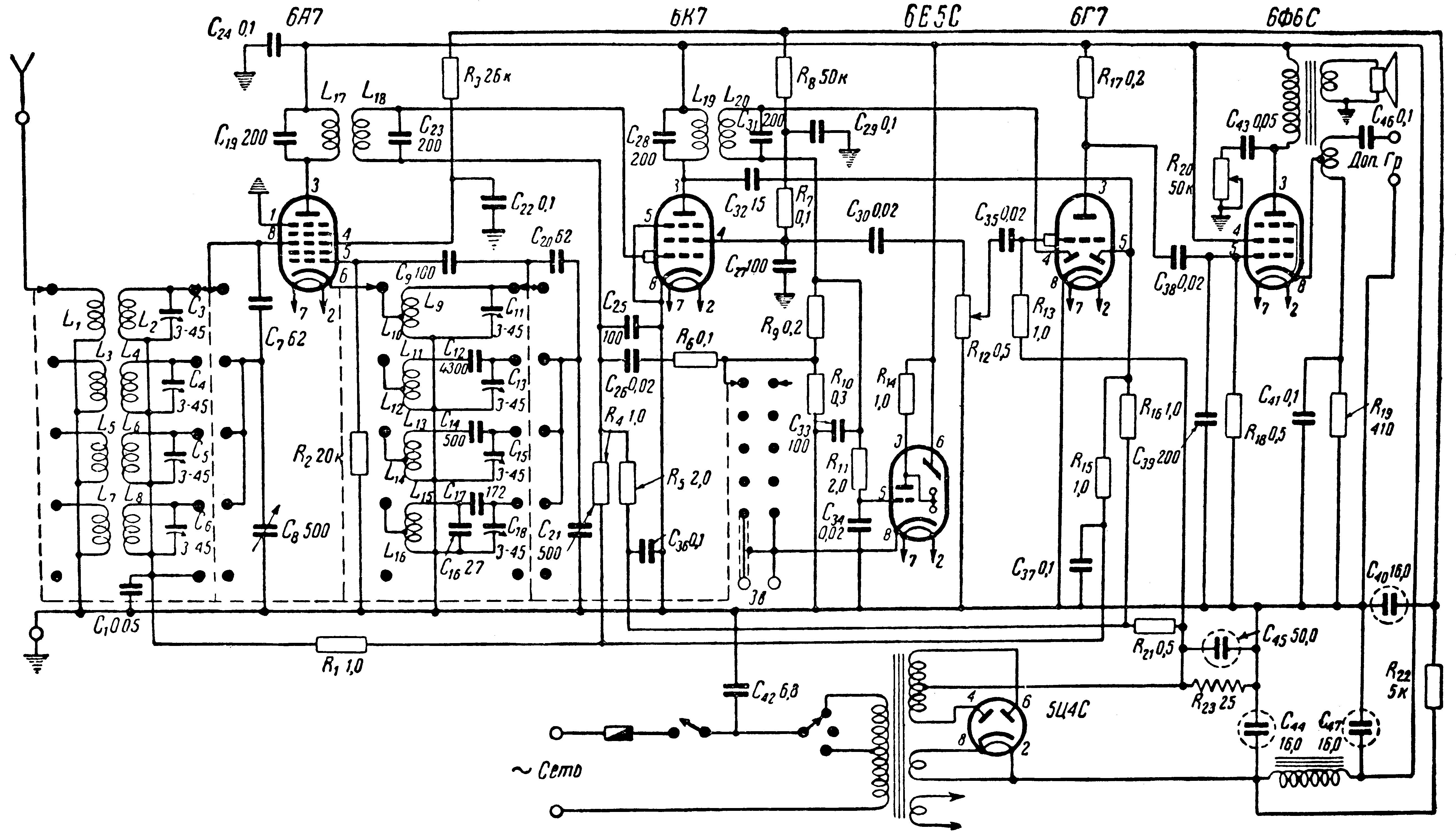

Принципиальная схема приемника "VV-662"


Экранный вариант (150 dpi gray - 218 kb) Принтерный вариант (600 dpi b/w - 280 kb)

Схема в формате DjVu (58 kb)   О формате DjVu

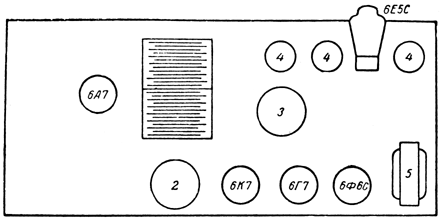

Расположение ламп и деталей на шасси приемника "VV-662"


 Расположение ламп и деталей на шасси приемника 'VV-662'


1 - конденсаторы переменной емкости; 2 - 1-й ФПЧ; 3 - 2-й ФПЧ; 4 - электролитические конденсаторы; 5 - силовой трансформатор.

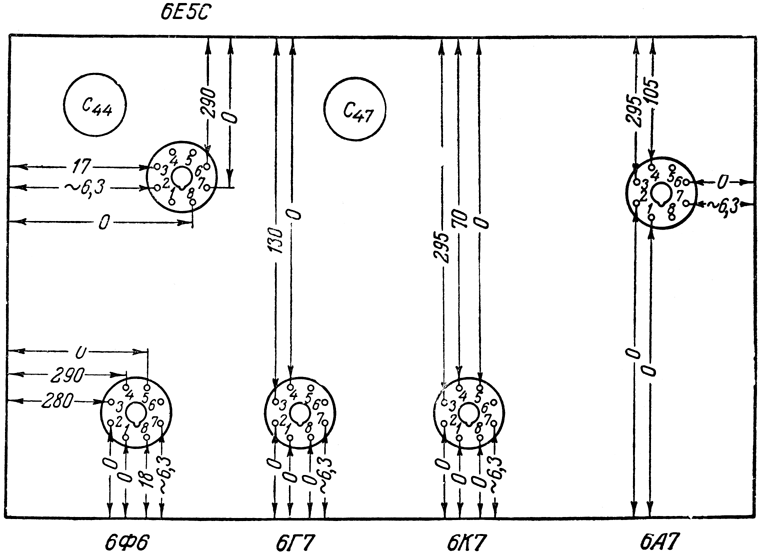

Схема проверки напряжений приемника "VV-662"


 Схема проверки напряжений приемника 'VV-662'

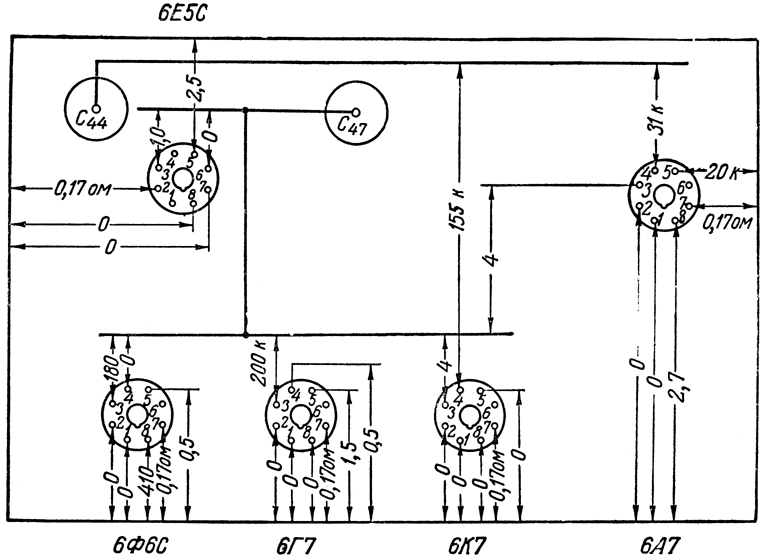

Схема проверки сопротивлений приемника "VV-662"


 Схема проверки сопротивлений приемника 'VV-662'
