Радиоприемник "СВД-9" (модификация 1940 года)

Внешний вид радиоприемника 'СВД-9' (модификация 1940 года)

В 1940 году девятиламповый супергетеродинный приемник "СВД-9" был модифицирован. Модификация в основном заключалась в изменении монтажа приемника и замене круглой шкалы настройки на овальную.

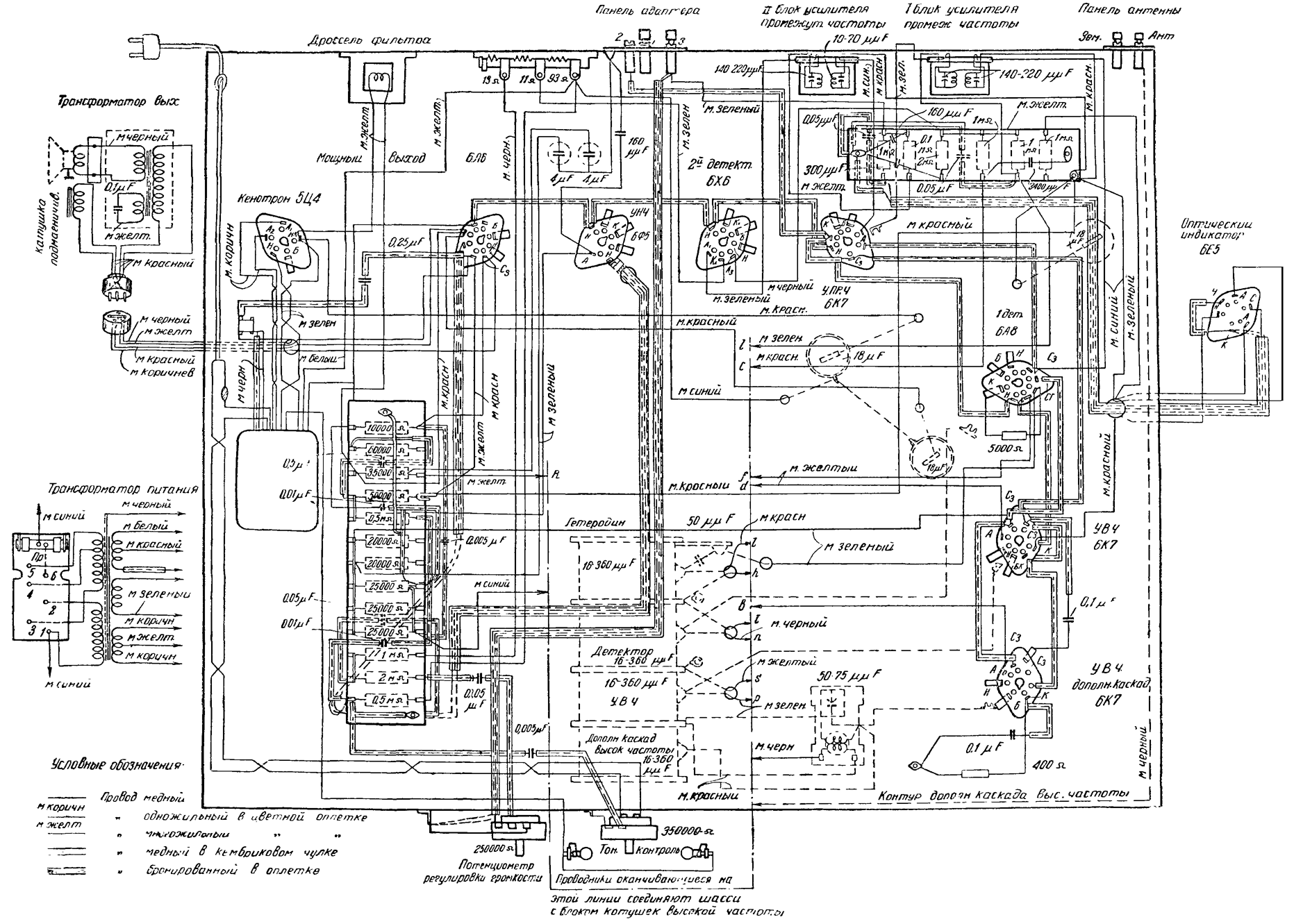

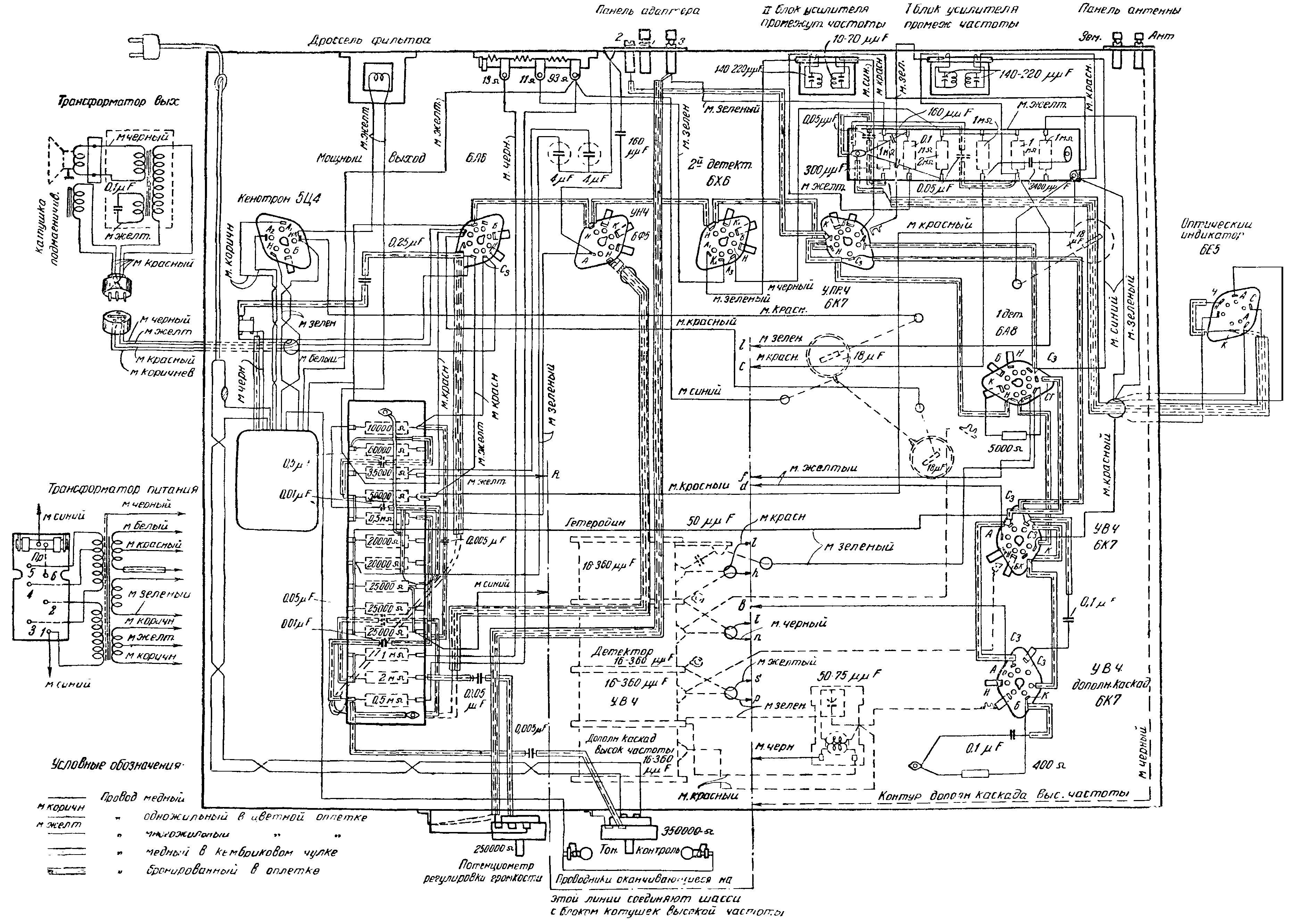

Монтажная схема приемника "СВД-9" (модификация 1940 года)


Экранный вариант (150 dpi gray - 501 kb) Принтерный вариант (300 dpi b/w - 281 kb)

Схема в формате DjVu (82 kb)   О формате DjVu

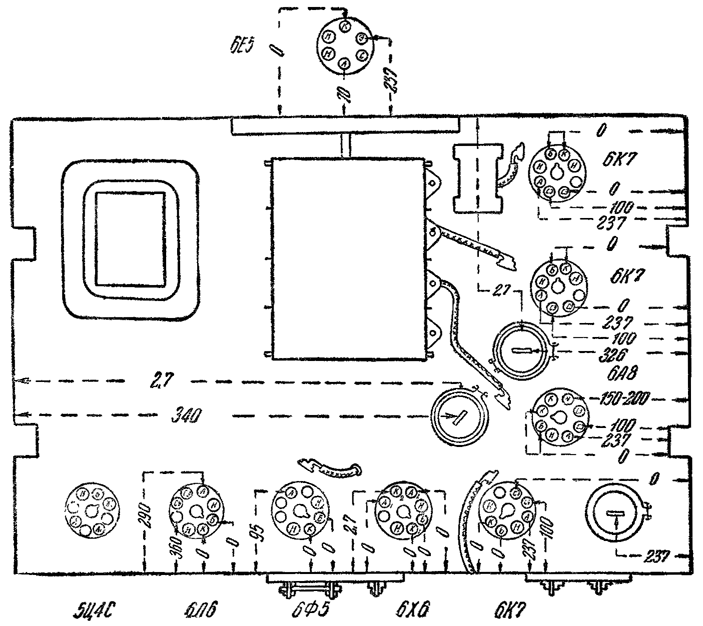

Схема проверки напряжений приемника "СВД-9" (модификация 1940 года)


 Схема проверки напряжений приемника 'СВД-9' (модификация 1940 года)

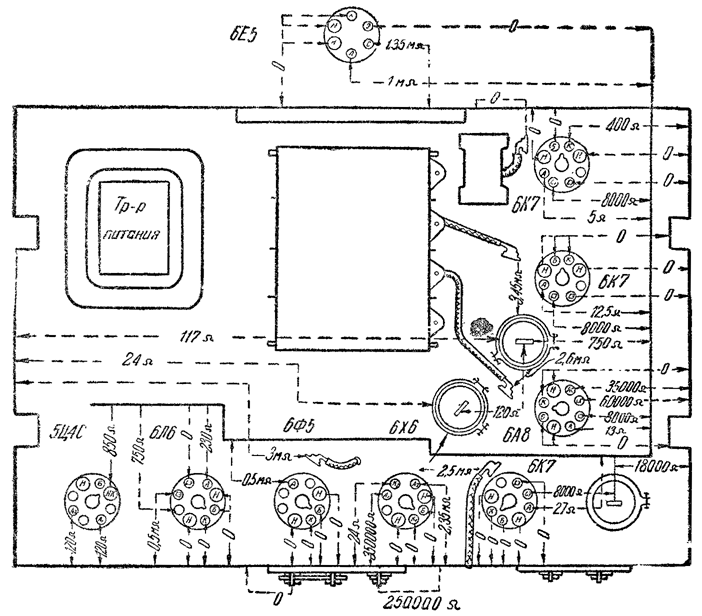

Схема проверки сопротивлений приемника "СВД-9" (модификация 1940 года)


 Схема проверки сопротивлений приемника 'СВД-9' (модификация 1940 года)
