6Н1П

(двойной триод с отдельными катодами)

Основные размеры лампы 6Н1П

Основные размеры лампы 6Н1П.



Общие данные

Триод 6Н1П предназначен для усиления напряжения низкой частоты.
Применяется в предварительных каскадах низкой частоты, фазоинверторах и каскадах развертки телевизионных приемников.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.


Междуэлектродные емкости, пФ

Входная каждого триода 3,8. Выходная каждого триода 1,75. Проходная каждого триода 1,85. Между анодами 0,05.


Номинальные электрические данные (для каждого триода)

Напряжение накала, В 6.3
Напряжение на аноде, В 250
Сопротивление в цепи катода для автоматического смещения, Ом 600
Ток накала, мА 600+-50
Ток в цепи анода, мА 8+-2.4
Крутизна характеристики, мА/В 3.2
Крутизна характеристики при напряжении накала 5.7 В, мА/В не менее 2.7
Внутреннее сопротивление, кОм 11
Коэффициент усиления 35+-7


Предельно допустимые электрические величины (для каждого триода)

Наибольшее напряжение накала, В 7.0
Наименьшее напряжение накала, В 5.7
Наибольшее напряжение на аноде, В 300
Наибольшая мощность, рассеиваемая на аноде, Вт 2.0
Наибольшее постоянное напряжение между катодом и подогревателем, В 250
Наибольший ток в цепи катода, мА 25
Наибольший ток утечки между катодом и подогревателем, мкА 30
Наименьшее сопротивление в цепи катода для автоматического смещения, Ом. 600
Наибольшее сопротивление в цепи сетки, МОм 0.5

  Лампа 6Н1П является аналогом лампы 6Н8С. Обе лампы взаимозаменяемы. Схемы применения ламп 6Н1П и 6Н8С одинаковы.

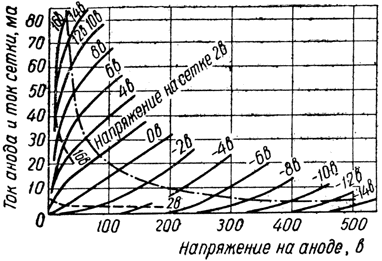

Характеристики зависимости токов анода и сетки от напряжения на аноде

Характеристики зависимости токов анода и сетки от напряжения на аноде

Ток в цепи анода; ток в цепи сетки; наибольшая мощность, рассеиваемая на аноде.

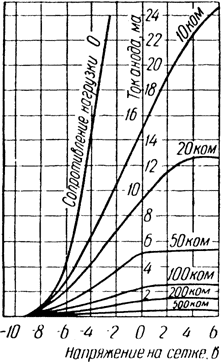

 Динамические характеристики зависимости тока анода от напряжения на сетке и сопротивления нагрузки в цепи анода

Динамические характеристики зависимости тока анода от напряжения на сетке и сопротивления нагрузки в цепи анода при напряжении источника анодного питания 250 В.


Материал подготовлен по данным [3, с. 196-197].
