6П9

(широкополосный выходной пентод)

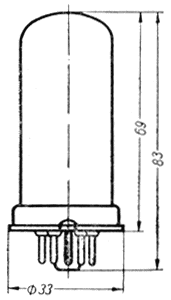

Основные размеры лампы 6П9

Основные размеры лампы 6П9.

Общие данные

Пентод 6П9 предназначен для широкополосного усиления мощности.
Применяется в телевизионной аппаратуре для усиления мощности сигналов изображения. Может быть применен в одноламповых усилителях мощности низкой частоты.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в металлическом оформлении.
Срок службы не менее 500 час.
Цоколь октальный с ключом. Штырьков 8. Для улучшения экранировки рекомендуется штырьки 1 и 3 соединять непосредственно с шасси.

Междуэлектродные емкости, пФ

Входная 13 +- 1.5. Выходная 7.5 +- 1. Проходная не более 0.06.


Номинальные электрические данные

Напряжение накала, В 6.3
Напряжение на аноде, В 300
Напряжение на второй сетке, В 150
Напряжение смещения на первой сетке, В -3
Ток накала, мА 650 +- 40
Ток в цепи анода, мА 30 +- 10
Ток в цепи второй сетки, мА 6.5 +- 2.5
Крутизна характеристики, мА/В 11.7 +- 2.5
Отдаваемая мощность при напряжении накала 5.7 В, Вт не менее 2
Внутреннее сопротивление, кОм 130
Коэффициент нелинейных искажений, % 7


Предельно допустимые электрические величины

Наибольшее напряжение накала, В 7
Наименьшее напряжение накала, В 5.7
Наибольшее напряжение на аноде, В 330
Наибольшее напряжение на второй сетке, В 330
Наибольшая мощность, рассеиваемая на аноде, Вт 9
Наибольшая мощность, рассеиваемая на второй сетке, Вт 1.5
Наибольшее постоянное напряжение между катодом и подогревателем, В 100
Наибольший ток утечки между катодом и подогревателем, мкА 40
Наибольшее сопротивление утечки в цепи первой сетки при фиксированном смещении, кОм 250
То же, при автоматическом смещении, МОм 1


Основные электрические данные при низком анодном напряжении

Напряжение на аноде, В 26
Напряжение на второй сетке, В 26
Напряжение смещения на первой сетке, А -1.2
Ток в цепи анода, мА. 2
Ток в цепи второй сетки, мА  0.25
Крутизна характеристики, мА/В.  2.2
Внутреннее сопротивление, кОм. 230

Характеристики зависимости токов анода и второй сетки от напряжения на аноде

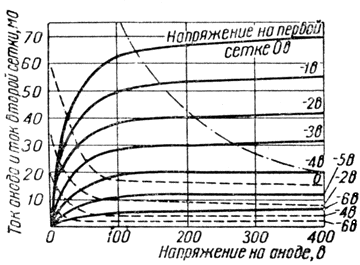

Характеристики зависимости токов анода и второй сетки от напряжения на аноде при напряжении на второй сетке 150 В

Ток в цепи анода; ток в цепи второй сетки; наибольшая мощность, рассеиваемая на аноде.

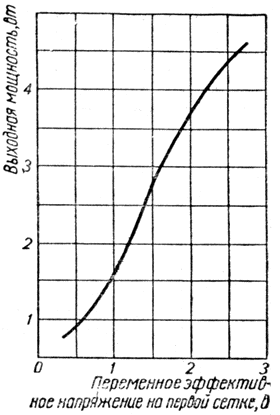

 Характеристика зависимости выходной мощности от переменного напряжения на первой сетке

Характеристика зависимости выходной мощности от переменного напряжения на первой сетке

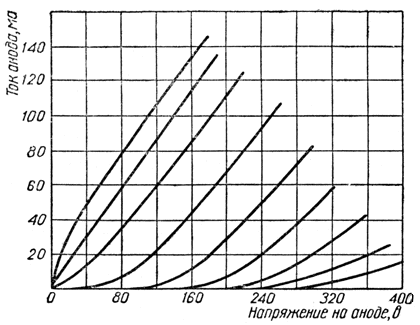

Характеристики зависимости тока анода от напряжения на аноде в триодном включении

Характеристики зависимости тока анода от напряжения на аноде в триодном включении.

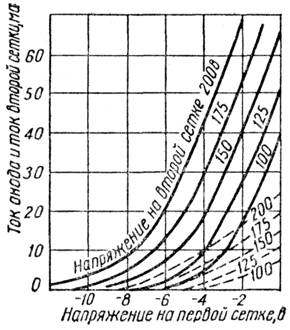

 Характеристики зависимости токов анода и второй сетки от напряжения на первой сетке

 Характеристики зависимости токов анода и второй сетки от напряжения на первой сетке при напряжении на аноде 300 В.

Ток в цепи анода ; ток в цепи второй сетки .

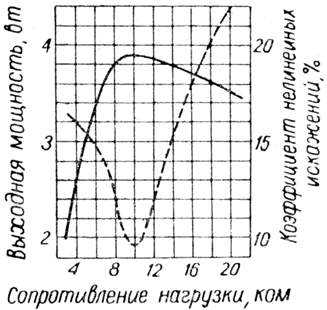

Характеристики зависимости выходной мощности и коэффициента нелинейных искажений от сопротивления нагрузки

Характеристики зависимости выходной мощности и коэффициента нелинейных искажений от сопротивления нагрузки при напряжении на аноде 300 В, на второй сетке 150 В, напряжении смещения на первой сетке -3 в и переменном напряжении на первой сетке 2.1 В.

Выходная мощность ; коэффициент нелинейных искажений.


Особенности применения пентода 6П9 и рекомендуемые режимы эксплуатации

Пентод 6П9 в оконечном каскаде видеочастоты телевизионных приемников в классе А может быть применен в следующих разновидностях режима эксплуатации.
1. На первую сетку подается отрицательное смещение, устанавливающее рабочую точку на характеристике так, чтобы анодный ток при отсутствии сигнала был небольшим, порядка 8 - 10 мА. Напряжение сигнала, подводимое от детектора к сетке, должно иметь положительную полярность, т. е. должно увеличивать анодный ток.
2. Напряжение на первой сетке составляет около нуля, а напряжение сигнала, подводимое от детектора к сетке, имеет отрицательную полярность.  Вследствие этого анодный ток при отсутствии сигнала имеет наибольшую величину (обычно 25 - 60 мА), а с появлением сигнала - уменьшается.
В этих режимах непосредственное соединение первой сетки лампы с сопротивлением нагрузки диодного детектора дает возможность подвести к управляющему электроду электронно-лучевой трубки так называемую постоянную составляющую напряжения.
3. В третьем режиме способ подачи напряжения сигналов изображения на первую сетку лампы характеризуется тем, что связь с предыдущей ступенью осуществляется через конденсатор, не пропускающий постоянную составляющую напряжения. Вследствие этого напряжение на первой сетке изменяется в обе стороны от напряжения смещения, а появление сигнала или изменение его величины почти не влияет на постоянную составляющую анодного тока.

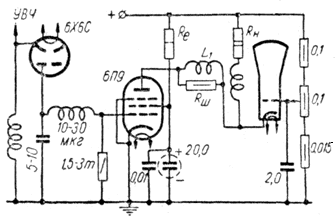

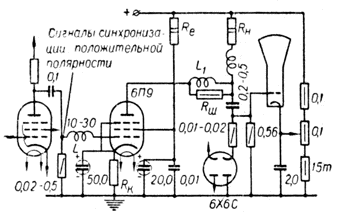

Схема применения лампы 6П9 для работы в режимах I - III

Схема применения лампы 6П9 для работы в режимах I - III.

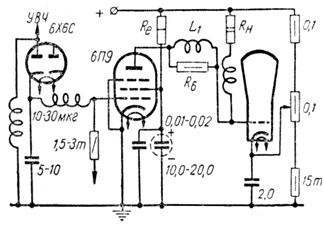

Схема применения лампы 6П9 для работы в режимах IV и V

Схема применения лампы 6П9 для работы в режимах IV и V.



Схема применения лампы 6П9 для работы в режимах VI и VII

Схема применения лампы 6П9 для работы в режимах VI и VII.

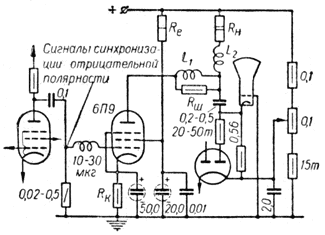

Схема применения лампы 6П9 для работы в режиме VIII

Схема применения лампы 6П9 для работы в режиме VIII.



В последних двух схемах, постоянная составляющая восстанавливается диодом, включенным в цепь управляющего электрода электронно-лучевой трубки.



Рекомендуемые режимы работы для лампы 6П9


Электрические величины I II III IV V VI VII VIII
Сопротивление нагрузки в цепи анода, кОм 1.2 1.9 2.4 1.8 2.4 1.2 1.8 2.4
Напряжение источника анодного питания, В 225 225 250 225 250 225 225 250
Напряжение источника питания второй сетки, В 225 225 250 225 250 225 225 250
Напряжение на второй сетке*), В 150 108 75 103 75 150 108 75
Сопротивление в цепи второй сетки, кОм - - - - - 10 23 70
Напряжение смещения на первой сетке, В -4.7 -3.4 -2.7 0 0 - - -
Сопротивление в цепи первой сетки, МОм - 0.001 - 0.5 0.01 - 1.0 -
Сопротивление автоматического смещения, Ом - - - - - 53 80 94
Ток анода при отсутствии сигнала, мА 13 8 5 39 26 36 21 14
Ток второй сетки при отсутствии сигнала, мА 2.5 1.5 1 11 5 8 5 2.5
Амплитуда напряжения на первой сетке, В 4.7 3.3 2.6 3.3 2.6 4.7 3.3 2.6
Амплитуда переменного напряжения на сопротивлениях нагрузки, В 60 55 50 55 50 60 55 50
Необходимая номинальная мощность сопротивления нагрева, Вт 2.25 1.25 0.75 3 2 1.75 1 0.5
Допустимые границы напряжения источника питания анода и второй сетки**), В 175 - 300 140 - 300 120 - 300 140 - 290 120 - 300 160 - 275 140 - 300 120 - 300

*)В режимах I-V напряжение на вторых сетках должно быть стабилизировано, например, с помощью газонаполненных стабилизаторов СГ-2С, СГ-3С, СГ-4С.
**) Применение источника, напряжение которого меньше указанного, приведет к искажениям, а для некоторых режимах и к перегреву второй сетки и сокращению срока службы лампы. При изменении напряжения питания второй сетки сопротивление в цепи этой сетки нужно соответственно изменять.

Указанные в таблице величины сопротивлений нагрузок Rн 1200, 1800 и 2400 Ом при суммарной емкости 25 пФ (выходной емкости лампы, входной емкости трубки, емкостей монтажа и корректирующих катушек L1 и L2) и хорошо отрегулированной коррекции обеспечивают время установления напряжения в оконечной ступени усилителя изображения соответственно 0.03, 0.045 и 0.06 мксек. Если это время равняется 0.06 мксек, то усиление на частоте 6 МГц на 3 дБ (1.4 раза) меньше, чем усиление на низких частотах, что значительно ухудшает качество принимаемого изображения.
Чтобы получить хорошее изображение, время установления не должно превышать 0.05 - 0.06 мксек. Это достигается уменьшением времени установления для отдельных ступеней приблизительно до 0.03 мксек. Для получения удовлетворительного изображения сопротивление нагрузки Rн должно составлять 2000 - 3000 Ом. Уменьшение сопротивления R до 1000 - 1500 Ом значительно улучшает качество изображения.
Рекомендуемые в таблице режимы рассчитаны на выходное напряжение 50, 55 и 60 В в соответствии с техническими условиями на электронно-лучевые трубки типа 18ЛК, 23ЛК и 31ЛК, у которых наибольший размах напряжения на управляющем электроде, необходимый для модуляции тока луча от 1 до 100 мкА, составляет 30 В. При воспроизведении особенно ярких деталей изображения ток луча может достигать 200 мкА, а чтобы получить темные участки, он может уменьшаться до 0.1 мкА.
Можно считать, что для приведенных выше трех типов трубок наименьший размах напряжения, обеспечивающий полную модуля цию луча (от 0.1 до 200 мкА), составляет 38 - 39 В. Нужно учитывать, что амплитуда импульсов синхронизации составляет 40 - 45% от наибольшего напряжения самих сигналов изображения, откуда полный размах напряжения, которое нужно подать на промежуток сетка - катод трубки, составляет около 55 В.
Указанные в таблице первые три варианта режима пентода 6П9 могут применяться в оконечных ступенях усилителей сигналов изображения, выполненных и по другим схемам.



Материал подготовлен по данным [3, с. 247-254].
