6С33C-В

(триод)

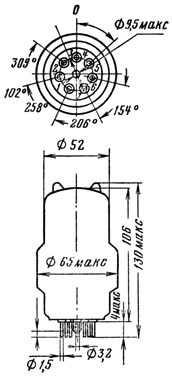

Основные размеры лампы 6С33C-В

Основные размеры лампы 6С33C-В.

Общие данные

Применяется для работы в качестве регулирующей лампы в электронных стабилизаторах напряжения.
Оформление - в стеклянной оболочке. Масса 200 г.


Междуэлектродные емкости, пФ

Входная 30+-7. Выходная 10.5+-1. Проходная 31+-7. Между катодом и подогревателем не более 70.


Номинальные электрические данные

при последовательном включении подогревателей Uн = 12.6 В,
при параллельном включении подогревателей Uн = 6.3 В,
Uа = 120 В, Rн = 35 Ом.


Ток накала при последовательном включении, А 3.3+-0.3
Ток накала при параллельном включении, А 6.6+-0.6
Ток анода, мА 550+-80
Обратный ток сетки, мкА не более 5
Ток утечки, мкА:
      между анодом и остальными электродами не более 30
      между сеткой и остальными электродами не более 20
      между катодом и подогревателем не более 150
Крутизна характеристики, мА/В 40+-10
Крутизна характеристики при Uн = 11.3 В, мА/В не менее 24
Внутреннее сопротивление, Ом 80 - 120
Напряжение виброшумов (при Rа = 2 кОм), мВ не более 500
Наработка, ч не менее 750
Критерии оценки:
      обратный ток сетки, мкА не менее 15
      ток анода, мА не более 340
      изменение тока анода, % не менее 30

Предельно допустимые электрические величины

Напряжение накала при последовательном включении, В 11.3 - 13.9
Напряжение накала при параллельном включении, В 5.7 - 6.9
Напряжение анода, В:
      при рассеиваемой мощности свыше 30 Вт 250
      при рассеиваемой мощности не более 30 Вт 450
      при включении лампы 600
Напряжение сетки отрицательное, В 0.5 - 150
Напряжение между катодом и подогревателем, В 300
Ток анода, мА:
      при работе одного катода 350
      при работе двух катодов 600
Мощность, рассеиваемая анодом, Вт:
      при работе одного катода 45
      при работе двух катодов 60
Сопротивление в цепи сетки, МОм 0.2
Температура баллона лампы, град. С:
      при нормальной температуре окружающей среды 260
      при температуре окружающей среды 100 град. С 300
Устойчивость к внешним воздействиям:
      ускорение при вибрации в диапазоне частот 10 - 300 Гц, g 6
      ускорение при многократных ударах, g 150
      ускорение при одиночных ударах, g 500
      ускорение постоянное, g 10
интервал рабочих температур окружающей среды, град. С от -60 до +100


Предельные значения тока анода и мощности, рассеиваемой анодом, при параллельной работе ламп

 ___________________________________________________________________________________
|    |                 Сопротивление в цепи катода каждой лампы, Ом                 |
|    |______________________________________________________________________________|
|  * |  0   10   20   30   40   50   70  |  0    10    20    30    40    50    70   |
|    |___________________________________|__________________________________________|
|    |                                   |   Мощность, рассеиваемая анодом каждой   |
|    |    Ток анода каждой лампы, мА     |                лампы, Вт                 |
|____|___________________________________|__________________________________________|
|  1 |600  600  600  600  600  600   600 | 60.0  60.0  60.0  60.0  60.0  60.0  60.0 |
|  2 |425  473  499  517  529  539   552 | 42.5  47.2  50.0  51.7  53.0  53.9  55.0 |
|  3 |364  428  464  487  504  518   535 | 36.4  42.8  46.5  48.7  50.5  51.8  53.4 |
|  4 |338  410  448  475  495  511   528 | 33.8  40.8  45.0  47.6  49.5  50.8  52.8 |
|  5 |320  396  439  468  486  502   523 | 32.1  39.6  44.0  46.7  48.8  50.2  52.2 |
|  6 |308  388  432  461  482  498   521 | 30.9  38.7  43.3  46.2  48.3  49.8  51.9 |
|  8 |294  377  424  454  476  494   516 | 29.4  37.7  42.5  45.5  47.8  49.4  51.5 |
| 10 |285  371  418  450  472  490   512 | 28.6  37.0  42.0  45.1  47.4  49.0  51.2 |
| 12 |280  365  416  448  471  487   511 | 28.0  36.6  41.6  44.8  47.1  48.8  51.0 |
|____|___________________________________|__________________________________________|
*) Число параллельно работающих ламп.




Примечание составителей "Справочника" для аудиофилов: ввиду того, что данная лампа разрабатывалась для работы в качестве регулирующей, в справочной литературе не приводятся ее анодные характеристики.




Материал подготовлен по данным [5, с. 106-108].
