1П24Б-В

Выходной пентод

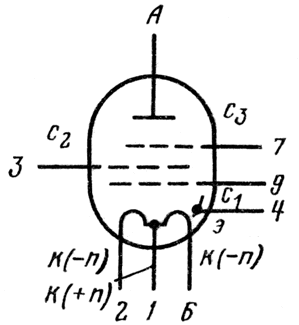

Обозначения:
А - верхний вывод анода, с1 - сетка первая, с2 - сетка вторая, с3 - сетка третья, э - экран, к(+п) - катод (плюс нити накала), к(-п) - катод (минус нити накала).
