2Ж15Б

Пентод высокой частоты с короткой характеристикой

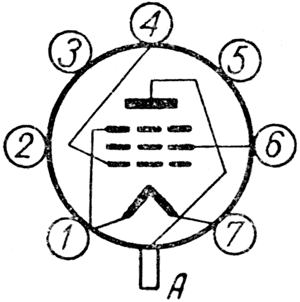

Схема соединения электродов лампы 2Ж15Б с выводами: 1 - нить накала (минус), катод и третья сетка; 2, 3 и 5 - свободные; 4 - первая сетка; 6 - вторая сетка; 7 - катод, нить накала (плюс); А - верхний вывод на баллоне - анод. Счет выводов от цветной метки.
