6П20С

Лучевой тетрод

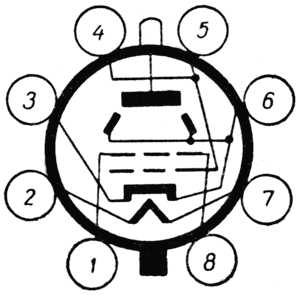

Схема соединения электродов лампы 6П20С со штырьками: 1 - вторая сетка; 2 и 7 - подогреватель (накал); 3 - катод и лучеобразующие пластины; 4 - первая сетка; 5 - первая сетка; 6 - катод и лучеобразующие пластины; 8 - вторая сетка. Верхний колпачок на баллоне - анод.
